Toote ülevaade

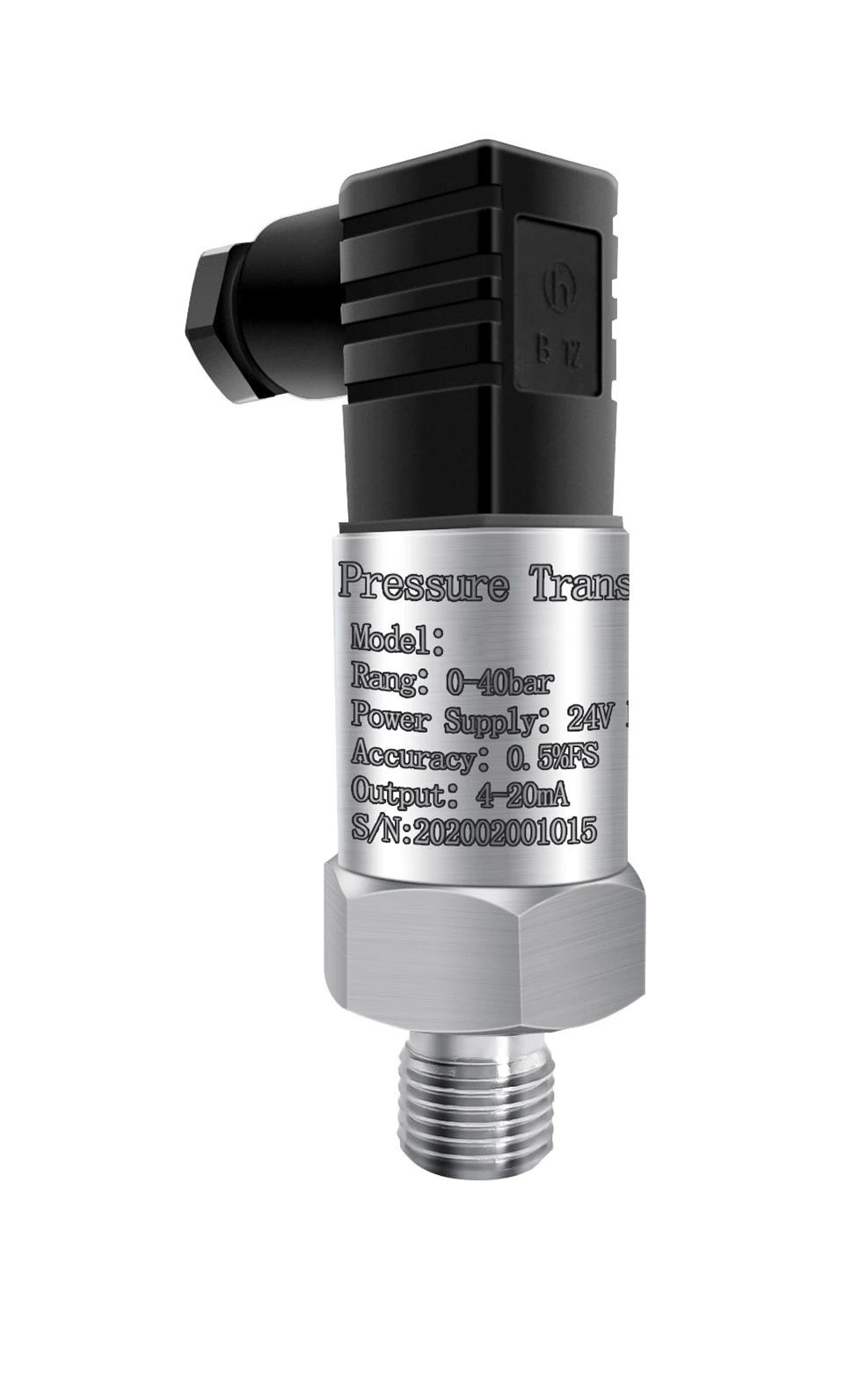

Rõhuandur VLF-307 kasutab 96% alumiiniumoksiidi anduri südamikku ja teisendab mõõdetud keskkonna rõhu 4–20 mA, 0–5 VDC analoogsignaaliks suure-usaldusväärse võimendusahela, täpse digitaalse temperatuurikompensatsiooni ja mittelineaarse korrektsioonitehnoloogia abil. Kuna selle struktuur talub suurt destruktiivset survet, on see äärmiselt ohutu ja on esimene valik suure nõudlusega töökohtades kasutatavate keraamiliste rõhumuundurite jaoks. Seda kasutatakse laialdaselt autodes, meditsiinis, tööstusautomaatikas, veepumpades, kliimaseadmetes, õhukompressorites ja muudes valdkondades.

Põhifunktsioonid

Kompaktne ja hõlpsasti paigaldatav, polaarsuse vastassuunaline kaitse, usaldusväärne jõudlus, ohutu ja mugav kasutada Keraamiline andur, kulusäästlik-

Kõrge tundlikkus, kõrge täpsus, kõrge stabiilsus

Kogu temperatuurivahemiku soojendamine. Hea elektriline jõudlus ja pikaajaline-stabiilsus Üheaastane garantii!

Tehnilised parameetrid:

Vahemik	Manomeetri rõhk 0~1bar…50bar
Ohutus ülekoormusrõhk	±0,5% FS
Temperatuuri kompenseerimise vahemik	-40-85 kraadi
Temperatuuri triiv	±0,03%/kraad
Pikaajaline{0}}stabiilsus	±0,3%FS/aastas
Töötemperatuur	-40-85 kraadi
Säilitustemperatuur	-40-125 kraadi
Väljundsignaal	Absoluutne väärtus 0- 5V	proportsionaalne 0- 5V	4-20mA
Toitepinge (V)	6-36 või 3.0-5.5	3.0-5.5	11-36
Energiatarve (mA)	2,5 (TYP)	2,5 (TYP)	-
Koormus (Ω)	＞10K	＞10K	Väiksem või võrdne 50 (U-11)
Elektriline Ühendused	Traat/terminal
Kaitse tase	IP65
Protsessi ühendus	NPT 1/8, G1/4 jne saab kohandada
Materjal	304 roostevaba teras, alumiiniumoksiid, NBR (fluorokumm jne on valikuline)
vibratsioon	10gRMS, (20~2000)Hz
Šokk	100g, 11ms
isolatsioon	Rohkem kui 100MΩ @250VDC
Käivitamise aeg	80 ms
Reageerimisaeg	Vähem kui 1 ms (@ 90% FS)
CE sertifikaat	EMC:IEC61326-1 klass B Elektrostaatilise laengu häirekindlus: IEC61000-4-2 Elektromagnetvälja häirekindlus: IEC61000-4-3 EFT-kindlus: IEC61000-4-4 Pingekindlus: IEC61000-4-5

Mõõdud (mm)

product-953-770

Elektriühendus: Hirschmann GDS307 pistik

product-218-179

Pistik	Juhtmed	Pinge/kolm- juhtme vool väljund	Kaks{0}}juhet voolu väljund
1	punane	Toiteallikas positiivne VCC	Toiteallikas positiivne VCC
2	must	Võimsus negatiivne GND	Praegune väljund Välja
3	valge	Signaali väljund Vout/Iout	NC
4	NC	NC	NC
